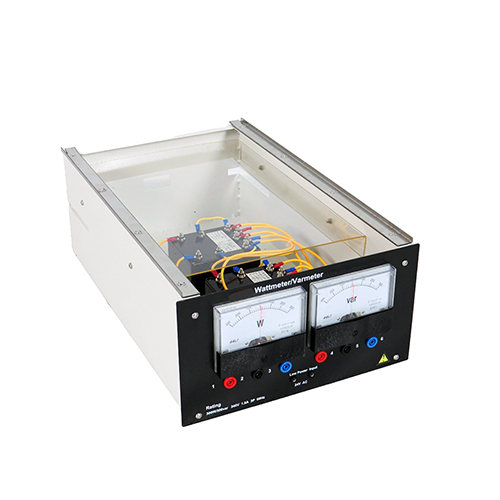

MR504E Watomierz Sprzęt do szkolenia zawodowego Sprzęt edukacyjny dla uniwersytetów Transformator Stół warsztatowy do szkolenia zawodowego I. Opis produktu 1.1 Opis Moduł watomierza/miernika mocy (VAR) to jeden z modułów pomiarowych przeznaczonych do systemów elektromechanicznych (EMS). Zawiera on watomierz i miernik mocy (VAR) przeznaczone do bezpośredniego pomiaru mocy czynnej i biernej w symetrycznym obwodzie trójfazowym. Każdy miernik posiada skalę kablową wyśrodkowaną w punkcie zerowym, wskazującą kierunek przepływu mocy. Jego konstrukcja elektroniczna wykorzystuje czujniki napięcia i prądu do pomiaru napięcia i prądu sieciowego. Obwody napięciowe i prądowe są połączone wewnętrznie, więc uczniowie muszą jedynie podłączyć zaciski „Linia” i „Obciążenie” modułu. 1.2 Cechy 1. Produkt charakteryzuje się doskonałymi parametrami bezpieczeństwa elektrycznego. 2. Produkt charakteryzuje się estetyczną i prostą konstrukcją. 3. Produkt jest zabezpieczony antykorozyjnie i wykonany z solidnych materiałów, które są wytrzymałe i trwałe, co znacznie wydłuża jego żywotność. II. Parametry wydajności 2.1 Parametry techniczne Parametry zasilania: prąd przemienny trójfazowy 220 V Zakres watomierza: 300-0,300 W Zakres woltomierza: 300-0-300 V Napięcie maksymalne: 240 V Prąd maksymalny: 1,5 A Napięcie wejściowe prądu przemiennego: 24 V Dokładność: 2% Typ instrumentu: panelowy 100 mm (4 cale) Typ mechanizmu: d'Arsonval 2.2 Wymiary i waga Wymiary: 154 mm x 287 mm x 440 mm Waga: 3,9 kg III. Lista komponentów i szczegółowy opis 3.1 Część główna Numer Nazwa 1 Przezroczysta przesłona 2 Nadajnik mocy 3 Miernik mocy 4 Woltomierz 5 Listwa zaciskowa IV. Lista konfiguracji produktu Nr Nazwa Ilość 1 Nadajnik mocy 2 2 Miernik mocy 1 3 Woltomierz 1 V. Lista eksperymentów Eksperyment 1 Pomiar mocy i napięcia silników trójfazowych
