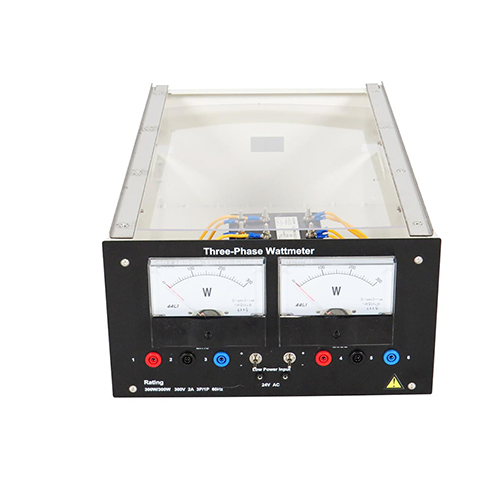

MR503E Trójfazowy watomierz, sprzęt edukacyjny, zestaw szkoleniowy do klasy, transformator, stół warsztatowy I. Opis produktu 1.1 Opis Moduł trójfazowego watomierza jest wyposażony w dwa niezależne watomierze, każdy z przełącznikiem polaryzacji. Jego układ elektroniczny wykorzystuje czujniki napięcia i prądu do pomiaru napięcia i prądu sieciowego. Obwody napięciowe i prądowe są połączone wewnętrznie, więc uczniowie muszą jedynie podłączyć zaciski „linia” i „obciążenie” modułu. Moc czynna trójfazowa jest sumą algebraiczną wskazań dwóch mierników. Używany niezależnie, każdy miernik będzie wskazywał moc czynną w obwodzie jednofazowym. 1.2 Cechy Trójfazowy watomierz nadaje się do wszystkich obwodów trójfazowych, w tym do układów połączonych w układzie Y i Δ, a także do układów z obciążeniem symetrycznym i niesymetrycznym. II. Parametry wydajności 2.1 Parametry techniczne Parametry zasilania: 300 W/300 W 300 V 2 A 3 P/1 P 60 Hz 2.2 Wymiary i waga Wymiary: 460 mm x 290 mm x 265 mm Waga: <10 kg III. Lista komponentów i szczegółowy opis 3.1 Część główna Numer Nazwa 1 Trójfazowy watomierz 2 Port wejściowy 3 Port wyjściowy 4 Port wejściowy 24 V 5 Pokrętło do przodu i do tyłu IV. Lista eksperymentów Eksperyment 1 Eksperyment z pomiarem mocy obciążenia
