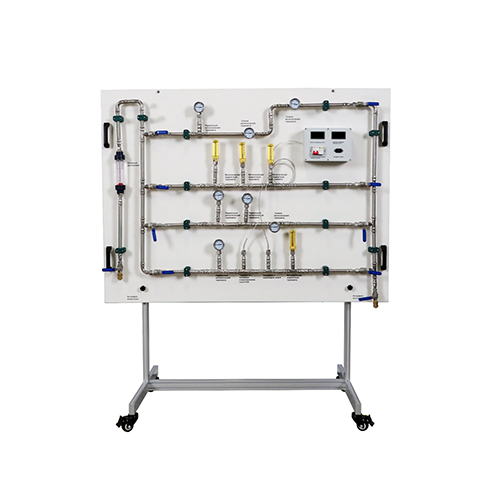

MR039 Panel szkoleniowy do pomiaru temperatury, sprzęt szkoleniowy, demonstrator sprzętu szkoleniowego do wymiany ciepła 1. Wprowadzenie do produktu 1.1 Opis produktu Temperatura jest bardzo ważnym parametrem w inżynierii. Temperatura to wielkość fizyczna, która wskazuje stopień nagrzania lub schłodzenia obiektu. Mikroskopowo jest to intensywność ruchu cieplnego cząsteczek obiektu. Temperaturę można zmierzyć jedynie pośrednio, poprzez pomiar pewnych właściwości obiektu, które zmieniają się wraz z temperaturą. Skala używana do pomiaru wartości temperatury obiektu nazywana jest skalą temperatury. Panel szkoleniowy do pomiaru temperatury MR039 to urządzenie służące do pomiaru temperatury za pomocą różnych termometrów. Służy głównie do nauki funkcji, typów konstrukcyjnych i zastosowań bimetalicznych termometrów tarczowych, termometrów rozszerzalnościowych cieczy, termometrów rezystancyjnych i termopar, dokładności pomiaru, czułości i metod instalacji błędów pomiaru, błędów instalacji oraz reakcji różnych termometrów. 1.2 Cechy produktu 1. Produkt charakteryzuje się estetycznym wyglądem, jest solidny i trwały. 2. Produkt wykorzystuje dużą liczbę materiałów odpornych na korozję, co znacznie wydłuża żywotność urządzenia. 3. Produkt jest wyposażony w różnorodne elementy pomiaru temperatury, co ułatwia i uprzyjemnia nauczanie. 2. Dane techniczne 2.1 Parametry techniczne Parametry zasilania: AC 220 V Zakres pomiarowy: Rotametr: 150–1600 l/h Zakres pomiarowy termometru: Termometr bimetaliczny z tarczą: 0–100°C Termometr rozszerzalności cieczy: 0–100°C Termometr rezystancyjny Pt100: -50–400°C Termopara typu K: 0–1200°C 2.2 Wymiary i waga Wymiary: 1650 x 700 x 1850 mm Waga: około 100 kg 3. Komponent produktu 3.1 Główna część produktu Nr Nazwa 1 Bimetaliczny termometr tarczowy 2 Przepływomierz cieczy 3 Termometr rozszerzalnościowy cieczy 4 Wodoodporna skrzynka elektryczna 5 Zawór regulacyjny 6 Szybkozłącze 7 Termometr oporowy PT100 8 Termometr z termoparą typu K 9 Rama profilowa 10 Koło uniwersalne 3.2 Część elektryczna produktu Nr Nazwa 1 Miernik temperatury PT100 2 Miernik temperatury K 3 Wyłącznik automatyczny 4 Wtyczka przewodu zasilającego 3.3 Akcesoria produktu Nr Nazwa 1 Przewód zasilający 4. Lista konfiguracji produktu Nr Nazwa Ilość 1 Bimetaliczna tarcza termometr 7 2 Przepływomierz cieczy 1 3 Termometr rozszerzalności cieczy 4 4 Wodoodporna skrzynka elektryczna 1 5 Zawór regulacyjny 10 6 Szybkozłącze 2 7 Termometr oporowy PT100 1 8 Termometr z termoparą typu K 1 9 Koło uniwersalne 4 10 Wyświetlacz licznika temperatury PT100 1 11 Wyświetlacz licznika temperatury typu K 1 12 Wyłącznik automatyczny 1 13 Przewód zasilający 1 5. Lista eksperymentów dydaktycznych z produktem (1) Przygotowanie sprzętu przed eksperymentem (2) Pomiar termometrem rozszerzalności cieczy (3) Pomiar termometrem bimetalicznym z tarczą (4) Pomiar termometrem oporowym (typ PT100) (5) Pomiar termometrem termoparowym (typ K)
