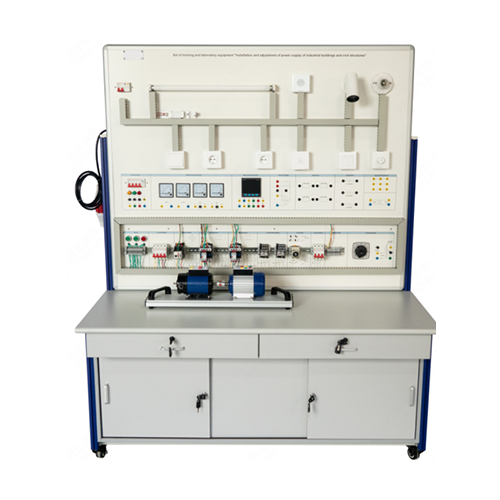

MR496E Zestaw sprzętu szkoleniowego i laboratoryjnego Sprzęt dydaktyczny Sprzęt demonstracyjny Laboratorium elektrotechniczne 1. Przegląd produktu 1.1 Przegląd Niniejsze urządzenie szkoleniowe zawiera różne rodzaje podstawowych elektrycznych urządzeń sterujących i pomiarowych. Poprzez odpowiednie eksperymenty można zapoznać się z obwodami oświetleniowymi, obwodami sterowania silnikami, obwodami pomiarowymi i innymi metodami połączeń, opanować zasady i metody sterowania oraz zdobyć odpowiednią wiedzę i umiejętności. 1.2 Cechy 1. Elementy obwodu sterowania elektrycznego są zainstalowane na płycie montażowej panelu ściennego, która jest łatwa w obsłudze i wymianie, co ułatwia rozbudowę funkcji lub nowe szkolenia; dobór treści operacyjnych jest typowy, praktyczny i naukowy. 2. Stół operacyjny wymaga jedynie trójfazowego, czteroprzewodowego zasilania prądem przemiennym; 3. Szkolenie umiejętności wykorzystuje obwody sterujące i specjalnie zaprojektowane małe silniki, które mogą symulować różne typy elektrycznych systemów przesyłowych w fabrykach i mogą spełnić wymagania dotyczące szkolenia umiejętności w zakresie instalacji, debugowania, konserwacji, analizy usterek i rozwiązywania problemów; 4. Wszystkie elementy linii sterującej styku przekaźnika są podłączone do zacisków za pomocą przewodów. Okablowanie dla uczniów ma jedynie chronić elementy; W praktyce przewód służy do trenowania procesu. 5. Zasilacz wyjściowy posiada wyświetlacz monitorujący i zabezpieczenie przeciwzwarciowe. W przypadku nieprawidłowej obsługi lub nieprawidłowego okablowania, które spowoduje zwarcie podczas treningu, urządzenie automatycznie się zabezpieczy, aby uniknąć przepalenia bezpieczników i uszkodzenia urządzeń elektrycznych, zapewniając płynny trening. 6. Platforma treningowa posiada solidny system zabezpieczeń. Połączenie między obwodem treningowym a zasilaniem urządzenia odbywa się za pomocą gniazda bezpieczeństwa i niezawodnej osłony ochronnej, co zapewnia bezpieczeństwo i szybkość. 2. Parametry wydajnościowe Zasilanie wejściowe: trójfazowe, pięciożyłowe 380 V ± 10% 60 Hz Waga: 223 kg Warunki pracy: Temperatura otoczenia -10°C ～ +40°C Wymiary: 1720*940*2210 mm 3. Lista komponentów i szczegółowe wprowadzenie 3.1 Część główna Numer Nazwa 1 Trójfazowy silnik asynchroniczny klatkowy 2 Silnik prądu stałego równoległy 3 Szafa 4 Część skrzynki zasilającej 5 Zasilacz zewnętrzny 6 Panel zacisków 7 Panel sterowania 3.2 Część skrzynki zasilającej Numer Nazwa 1 Zielony przycisk - samoczynne resetowanie 2 Czerwony przycisk - samoczynne resetowanie 3 Wtyczka zaciskowa 4 Zacisk JUK2.5B 5 Wyłącznik automatyczny 4P 6 Przekaźnik termiczny 7 Stycznik prądu przemiennego 8 Przekaźnik pośredni (szerokość 8 stóp) z podstawą 9 Przekaźnik czasowy 10 Obwód 3P Wyłącznik 11 Jednofazowy automatyczny regulator napięcia 3.3 Część panelu zaciskowego Numer Nazwa 1 Wyłącznik automatyczny 4P z zabezpieczeniem upływowym 2 Żółto-zielono-czerwona lampka kontrolna - 220 V 3 Bezpiecznik 5A 4 Woltomierz 500 V 5 Woltomierz 450 V 6 Amperomierz 15A 7 Amperomierz 3A 8 Trójfazowy miernik wielofunkcyjny typu 9 9 Mostek prostowniczy 2A/400 V 10 Rezystor 510Ω 100W 11 Kondensator CBB61-4UF/450 V 12 Transformator jednofazowy 13 Zacisk odgałęzienia 3.4 Panel sterowania Numer Nazwa 1 2P wyłącznik nadprądowy z zabezpieczeniem upływowym 2 świetlówka fluorescencyjna 3 klakson dzwonka do drzwi 4 reflektor 5 żarówka 6 statecznik/rozrusznik 7 wyłącznik 8 gniazdo europejskie (z przewodem uziemiającym) 9 gniazdo europejskie (bez przewodu uziemiającego) 10 wyłącznik dzwonka do drzwi 11 podwójny przełącznik 12 ściemniacz typu 86 3.5 Akcesoria Numer Nazwa ilość 1 przewód elektryczny 4 mm zielony 8 2 przewód elektryczny 4 mm czerwony 8 3 przewód elektryczny 4 mm niebieski 8 4 przewód elektryczny 4 mm czarny 8 5 przewód elektryczny 4 mm żółty 8 6 4 mm kabel elektryczny dwukolorowy 5 7 4 mm kabel elektryczny dwukolorowy z wtyczką 4 8 4 mm kabel elektryczny z żółtą wtyczką 4 9 4 mm kabel elektryczny z czerwoną wtyczką 4 10 4 mm kabel elektryczny z zieloną wtyczką 4 4. Lista eksperymentów Eksperyment 1 Test lampy fluorescencyjnej Eksperyment 2 Eksperyment z obrotem silnika w przód i w tył Eksperyment 3 Eksperyment z blokadą stycznika prądu przemiennego Eksperyment 4 Test transformatora mocy Eksperyment 5 Badania nad ochroną sieci oświetleniowej
