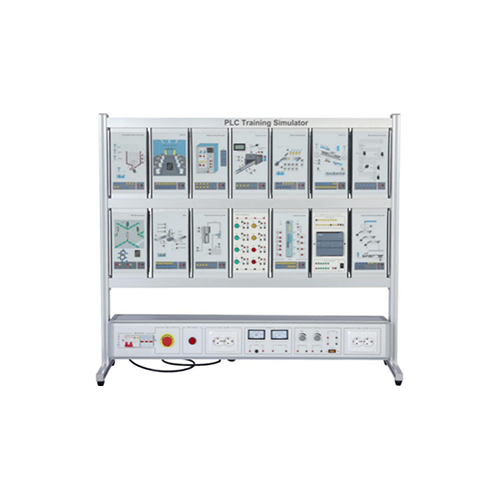

MR494E Symulator szkoleniowy PLC Sprzęt dydaktyczny Zestaw szkoleniowy do sal lekcyjnych Sprzęt szkoleniowy do sieci inteligentnych I. Opis produktu 1.1 Opis To urządzenie szkoleniowe to kompleksowy sprzęt dydaktyczny, który integruje sterownik PLC Siemens S7-1200 i wiele modułów symulacji szkoleniowej. Jego celem jest umożliwienie studentom dogłębnego zrozumienia i opanowania podstawowych funkcji sterownika PLC S7-1200, umiejętności programowania oraz obsługi powiązanego oprogramowania poprzez serię specjalnie zaprojektowanych eksperymentów. Urządzenie to nadaje się nie tylko do praktyki dydaktycznej w zakresie elektroniki, elektryki, automatyki i pokrewnych kierunków w wyższych szkołach zawodowych i technicznych, szkołach policealnych, średnich szkołach zawodowych i technicznych oraz szkołach technicznych, ale także do szkolenia i oceny umiejętności zawodowych. Dzięki tym eksperymentom studenci mogą poszerzyć swoją wiedzę teoretyczną i umiejętności praktyczne oraz zbudować solidne podstawy do przyszłego zatrudnienia i pracy praktycznej. 1.2 Cechy (1) Konstrukcja: Platforma szkoleniowa wykorzystuje aluminiową ramę słupową. Konstrukcja ta jest nie tylko stabilna i trwała, ale także wygodna dla studentów podczas przeprowadzania eksperymentów. Wszystkie przyrządy pomiarowe i zasilacze szkoleniowe są wbudowane w platformę szkoleniową i zainstalowane w sposób zintegrowany, co sprawia, że cały system szkoleniowy jest czysty i wydajny. Układy i urządzenia eksperymentalne są połączone w formie wiszących pudełek, a koordynacja między nimi jest elastyczna, co pozwala studentom na szybką wymianę i łączenie ich w zależności od potrzeb eksperymentalnych. Jednocześnie taka konstrukcja znacznie zmniejsza ryzyko uszkodzenia sprzętu. (2) Funkcje eksperymentalne: Konfiguracja układów i urządzeń eksperymentalnych jest bardzo kompletna i może być wykorzystywana w połączeniu do realizacji praktycznych treści szkoleniowych z różnych przedmiotów. Oznacza to, że studenci mogą symulować różne scenariusze sterowania przemysłowego poprzez różne kombinacje, takie jak automatyczne linie produkcyjne, sterowanie sygnalizacją świetlną, automatyczne podawanie i załadunek itp. Takie wielofunkcyjne pudełka wiszące znacznie wzbogacają treść nauczania i pomagają studentom zrozumieć, jak działają złożone systemy. (3) Bezpieczeństwo: Bezpieczeństwo zawsze było priorytetem przy projektowaniu sprzętu szkoleniowego. Ta platforma szkoleniowa posiada solidny system zabezpieczeń, w tym przycisk zatrzymania awaryjnego, zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem i inne liczne środki bezpieczeństwa, aby zapewnić bezpieczeństwo studentów podczas eksperymentu. Ponadto warunki pracy sprzętu obejmują zakres temperatury otoczenia i wilgotności względnej, co zapewnia stabilną pracę sprzętu w normalnym środowisku pracy. Podsumowując, dzięki elastycznej konstrukcji, wszechstronnej konfiguracji funkcjonalnej i doskonałym parametrom bezpieczeństwa, to praktyczne urządzenie szkoleniowe zapewnia studentom idealną platformę do nauki i ćwiczeń, umożliwiając im opanowanie i zastosowanie PLC w bezpiecznym środowisku. Technologia sterowania. II. Parametry wydajnościowe Zasilanie wejściowe: jednofazowe 220 V ± 10% 50 Hz Waga: <100 kg Warunki pracy: Temperatura otoczenia -10℃～+40℃; Wilgotność względna <85% (25℃). Rozmiar: 1220 mm*410 mm*1070 mm III. Lista komponentów i szczegółowy opis 3.1 Część główna Numer Nazwa 1 Eksperymentalny moduł wiszącej skrzynki 2 Skrzynka zasilająca 3.2 Część skrzynki zasilającej Numer Nazwa 1 Wyłącznik 2 Bezpiecznik 3 Wyłącznik awaryjny 4 Czerwona lampka kontrolna 5 Gniazdo 6-otworowe AC 220 V, typ europejski 6 Amperomierz DC 7 Woltomierz DC 8 Pokrętło regulacji prądu stałego 9 Pokrętło regulacji napięcia stałego 3.3 Lista konfiguracji sprzętu Numer Nazwa Ilość Komponent 1 S7-1200 PLC, wisząca skrzynka 1 Komponent 2 Zawieszenie przycisków Skrzynka 1 Komponent 3 Wielokrotna symulacja mieszania cieczy 1 Komponent 4 Symulacja automatycznej sekretarki 1 Komponent 5 Symulacja automatu vendingowego 1 Komponent 6 Symulacja kontroli temperatury 1 Komponent 7 Symulacja automatycznego sortowania poczty 1 Komponent 8 System sterowania wózkiem do transportu materiałów symuluje skrzynkę wiszącą 1 Komponent 9 Symulacja sterowania silnikiem 1 Komponent 10 Symulacja sygnalizacji świetlnej 1 Komponent 11 Symulacja manipulatora 1 Komponent 12 Symulacja poziomu wody w wieży ciśnień 1 Komponent 13 Symulacja eksperymentu windy 1 Komponent 14 Symulacja automatycznego podawania i ładowania, wisząca skrzynka 1 3.4 Akcesoria Numer Nazwa Ilość 1 Multimetr cyfrowy 1 2 Niebieski kabel elektryczny 2 mm 10 3 Czerwony kabel elektryczny 2 mm 5 4 Żółty kabel elektryczny 2 mm 10 5 Czarny kabel elektryczny 2 mm 5 6 Kabel sieciowy 1,5 m 1 7 Bezpiecznik 30 mA 5 8 Dysk U 1 3.5 Wprowadzenie do funkcji komponentu IV. Lista eksperymentów Eksperyment 1: Symulacja automatycznej linii produkcyjnej opakowań Eksperyment 2: Symulacja sygnalizacji świetlnej Eksperyment 3: Symulacja automatycznego podawania i załadunku Eksperyment 4: Symulacja sterowania silnikiem Eksperyment 5: Symulacja kontroli temperatury Eksperyment 6: Symulacja robota Eksperyment 7: Symulacja mieszania wielu cieczy Eksperyment 8: Aut
