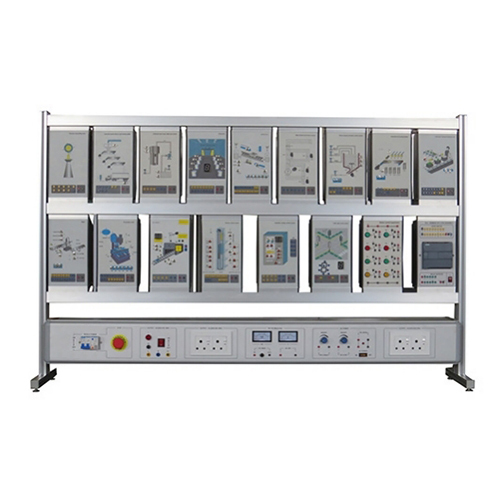

MR346E Panel szkoleniowy PLC Sprzęt Technologia edukacyjna Sprzęt do kształcenia zawodowego Zestaw szkoleniowy PLC I. Opis produktu 1.1 Opis ogólny Niniejsze urządzenie szkoleniowe zawiera sterownik PLC Siemens 1200, moduł symulacji szkoleniowej i inne obiekty sterujące. Poprzez powiązane eksperymenty można zapoznać się z podstawowymi metodami użytkowania i programowania sterownika PLC S7-1200 oraz z obsługą oprogramowania. Rozwijanie wiedzy i umiejętności studentów, przydatnych w nauczaniu i ocenie umiejętności w pokrewnych kierunkach w wyższych szkołach zawodowych, kolegiach, szkołach zawodowych i technikach. 1.2 Cechy (1) Platforma szkoleniowa wykorzystuje aluminiową konstrukcję ramową z profili słupowych, przyrząd pomiarowy i zasilacz szkoleniowy są wbudowane i zintegrowane, a układ szkoleniowy i komponenty są umieszczone w wiszącej obudowie. Każde urządzenie jest elastyczne, wygodne w użyciu i odporne na uszkodzenia. (2) Układy i urządzenia eksperymentalne są w pełni wyposażone i mogą być używane w połączeniu, aby uzupełnić treści szkoleniowe z różnych kursów. (3) Platforma szkoleniowa posiada dobry system bezpieczeństwa. II. Parametry wydajnościowe (1) Zasilanie: jednofazowe, trójfazowe AC380 V ±10%, 50 Hz (2) Wymiary: 1600 mm × 300 mm × 1100 mm (3) Moc całego urządzenia: <1 kVA (4) Waga: <100 kg (5) Warunki pracy: temperatura otoczenia -10°C ～ +40°C, wilgotność względna ＜85% (25°C) III. Skład produktu 3.1 Panel sterowania Panel sterowania wykonany jest z profilu aluminiowego, o zamkniętej konstrukcji skrzynkowej i jest połączony z dolną półką. 3.2 Stół treningowy Stół treningowy wsparty jest na aluminiowych kolumnach, blat wykonany jest z 25-milimetrowych podłoży o wysokiej gęstości, a powierzchnia pokryta jest fornirem ognioodpornym, odpornym na wysokie temperatury i ciśnienie. Stół wyposażony jest w 2 trzysekcyjne szuflady z prowadnicami i 2 dolne szafki z przesuwanymi drzwiami. Konstrukcja jest solidna i estetyczna. 3.3 Konfiguracja panelu sterowania (1) Trójfazowe, czteroprzewodowe wejście zasilania, sterowane wyłącznikiem różnicowoprądowym, wyposażone w przycisk zatrzymania awaryjnego. W nagłych wypadkach, naciśnięcie przycisku zatrzymania awaryjnego spowoduje odcięcie zasilania. (2) Do sygnalizacji wyjściowej służą woltomierze i amperomierze, wyposażone w generatory sygnału 0-10 V i 4-20 mA. (3) Wyposażony we wskaźnik zasilania, gniazdo wyjściowe i bezpieczne złącze wyjściowe. (4) Wbudowany zasilacz prądu przemiennego z funkcją zabezpieczenia przeciwzwarciowego. 3.4 Moduł skrzynki wiszącej Ten moduł pozwala uczniom na przeprowadzanie różnorodnych eksperymentów. Każdy moduł testowy jest wykonany zgodnie ze standardowym rozmiarem. Podczas instalacji włóż górny koniec modułu w szczelinę w górnym profilu aluminiowym belki, a następnie wyrównaj dolny koniec modułu z dolnym rowkiem i dociśnij go. Zaczep moduł do belki. Moduł skrzynki wiszącej pokazano na rysunku. Schemat modułu skrzynki wiszącej 3.5 Urządzenia wspomagające (1) 1 skrzynka wisząca sterownika PLC S7-1200 (2) Jedna symulowana skrzynka wisząca oświetlenia wieży (3) Jedna symulowana skrzynka wisząca do automatycznego podawania i załadunku (4) 1 symulowana skrzynka wisząca do kontroli poziomu wody w wieży ciśnień (5) Jedna analogowa skrzynka wisząca automatycznej sekretarki (6) 1 symulowana skrzynka wisząca na linii produkcyjnej automatycznego pakowania pudeł (7) 1 skrzynka wisząca do symulacji sterowania silnikiem (8) Jedna skrzynka symulująca mieszanie wielu cieczy (9) 1 symulowana skrzynka wisząca wózka transportowego (10) Jedna symulowana skrzynka wisząca do sortowania poczty (11) 1 skrzynka wisząca do symulacji manipulatora (12) Jedna skrzynka wisząca do symulacji centrum obróbczego (13) 1 symulowana skrzynka wisząca do kontroli temperatury (14) Jedna symulowana skrzynka wisząca do eksperymentu z windą (15) 1 symulowana skrzynka wisząca z automatem sprzedającym (16) 1 symulowana skrzynka wisząca z sygnalizacją świetlną (17) 1 przycisk i Skrzynka z lampkami kontrolnymi (18) 1 multimetr cyfrowy (19) 25-milimetrowy przewód bezpieczeństwa (20) 1 zestaw narzędzi elektrycznych IV. Czy można ukończyć szkolenie (1) Szkolenie symulacyjne z automatu sprzedażowego (2) Szkolenie symulacyjne z oświetlenia wieży ciśnień (3) Szkolenie symulacyjne z automatycznego podawania i załadunku (4) Szkolenie symulacyjne z kontroli poziomu wody w wieży ciśnień (5) Szkolenie symulacyjne z ratownika (6) Szkolenie symulacyjne z wózka do transportu materiałów (7) Szkolenie symulacyjne z eksperymentu z sygnalizacją świetlną (8) Szkolenie symulacyjne z sterowania silnikiem (9) Szkolenie symulacyjne z mieszania wielu cieczy (10) Szkolenie symulacyjne z sortowania poczty (11) Szkolenie symulacyjne z manipulatora (12) Szkolenie symulacyjne z automatycznej linii produkcyjnej pakującej (13) Szkolenie symulacyjne z centrum obróbczego (14) Szkolenie symulacyjne z kontroli temperatury (15) Szkolenie symulacyjne z windą
