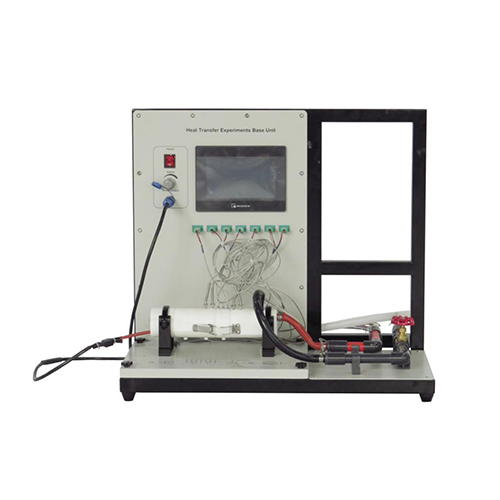

MR038 Eksperymenty z przenoszeniem ciepła Jednostka bazowa Uniwersytecki sprzęt edukacyjny Model demonstracyjny Przenoszenie ciepła Demonstracja 1. Wprowadzenie do sprzętu 1.1 Przegląd W naturze zmiany energii zachodzą w każdej chwili, na przykład w przypadku przenoszenia ciepła z jednej powierzchni na drugą, ale niezależnie od sposobu ich przenoszenia, będą one zgodne z prawem zachowania energii. Prawo zachowania energii jest jednym z uniwersalnych praw natury. Ogólnie rzecz biorąc, energia nie powstaje ani nie ulega zniszczeniu, a jedynie przekształca się z jednej formy w drugą lub jest przenoszona z jednego obiektu do drugiego, podczas gdy całkowita ilość energii pozostaje niezmieniona. Zatem całkowita ilość ciepła nie zmienia się, a jedynie jest przenoszona. Przenoszenia ciepła nie można bezpośrednio zaobserwować poprzez zjawiska. To, w jaki sposób ciepło jest przenoszone na różne obiekty konstrukcyjne, to problem, który musimy zbadać, a prawo przenoszenia ciepła jest również przedmiotem naszych badań. Aby bardziej intuicyjnie uzyskać prawo zmiany temperatury podczas przenoszenia ciepła, zaprojektowaliśmy i wyprodukowaliśmy sprzęt MR038 do eksperymentu przenoszenia ciepła oraz pasujące do niego komponenty modułów eksperymentalnych. Połączenie modułów może sprostać różnorodnym potrzebom eksperymentalnym. 1.2 Cechy (1) Bezpieczniejszy. Produkt w pełni uwzględnia bezpieczeństwo użytkownika już na etapie projektowania i wykorzystuje doskonałe rozwiązania w zakresie rozmieszczenia elektrycznego oraz niezawodności uziemienia. (2) Łatwiejszy w użyciu. Produkt ma modułową konstrukcję. Zarówno struktura elektryczna, jak i mechaniczna mają modułową konstrukcję. Struktura i zasada działania są przejrzyste i wygodniejsze w obsłudze. (3) Bardziej estetyczny. Produkt ma zintegrowaną konstrukcję. Urządzenie jest małe i estetyczne, a jednocześnie oferuje bogaty zestaw funkcji. Dzięki zintegrowanej konstrukcji urządzenie ma wyjątkowo niskie wymagania środowiskowe. (4) Bardziej wytrzymały. Produkt wykorzystuje trwalsze i bardziej odporne na korozję materiały, co znacznie wydłuża jego żywotność. 2. Parametry techniczne Zasilanie: jednofazowe, trójprzewodowe AC220 V. Wymiary: 700 mm * 530 mm * 650 mm Waga: 35 kg Warunki pracy: temperatura otoczenia -10°C ～ +40°C; wilgotność względna <85% (25°C). 3. Lista komponentów 3.1 Część główna Nr Nazwa 1 Ekran dotykowy 2 Pojedynczy przełącznik sterujący 3 Pokrętło regulacji mocy 4 Port zasilania grzałki 5 Interfejs czujnika temperatury 6 Czujnik temperatury PT100 7 Grzałka modułu eksperymentalnego MR038A 8 Klamra mocująca 9 Zestaw eksperymentalny z wymiennymi elementami metalowymi 10 Pokrętło mocujące 11 Zawór sterujący wlotem zimnej wody 12 Rura powrotna chłodzenia 13 Rura wlotowa chłodzenia 14 Stopa podporowa 3.3 Lista konfiguracji sprzętu Nr Nazwa Ilość Element 1 Zestaw eksperymentalny z wymiennymi elementami metalowymi z mosiądzu 1 Element 2 Zestaw eksperymentalny z wymiennymi elementami metalowymi z miedzi 1 Komponent 3 Zestaw eksperymentalny z wymiennym materiałem ze stali nierdzewnej 1 Komponent 4 Zestaw eksperymentalny z wymiennym materiałem aluminiowym 1 Komponent 5 Wyświetlacz dotykowy 1 Komponent 6 Moduł eksperymentalny MR038 1 3.4 Akcesoria Nr Nazwa Ilość 1 Płyta CD z oprogramowaniem 1 2 Kabel sieciowy 1 3 Pasta termoprzewodząca 1 4 Zestaw eksperymentalny z wymiennym materiałem miedzianym 1 5 Zestaw eksperymentalny z wymiennym materiałem mosiężnym 1 6 Zestaw eksperymentalny z wymiennym materiałem aluminiowym 1 7 Przedłużacz zasilający 1 4. Lista eksperymentów Eksperyment 1 Zrozumienie podstawowej obsługi elektrycznej Eksperyment z przenoszeniem ciepła MR038 Eksperyment 2: Zademonstruj eksperyment z przenoszeniem ciepła aluminiowych materiałów metalowych z modułem do eksperymentów z liniowym przewodzeniem MR038A Eksperyment 3: Zademonstruj eksperyment z przenoszeniem ciepła stalowych materiałów metalowych z modułem do eksperymentów z liniowym przewodzeniem MR038A Eksperyment 4: Zademonstruj eksperyment z przenoszeniem ciepła miedzianych materiałów metalowych z modułem do eksperymentów z liniowym przewodzeniem MR038A Eksperyment 5: Zademonstruj eksperyment z przenoszeniem ciepła mosiądzowych materiałów metalowych z modułem do eksperymentów z liniowym przewodzeniem MR038A Eksperyment 6: Zademonstruj eksperyment z akwizycją oprogramowania z modułem do eksperymentów z liniowym przewodzeniem MR038A
