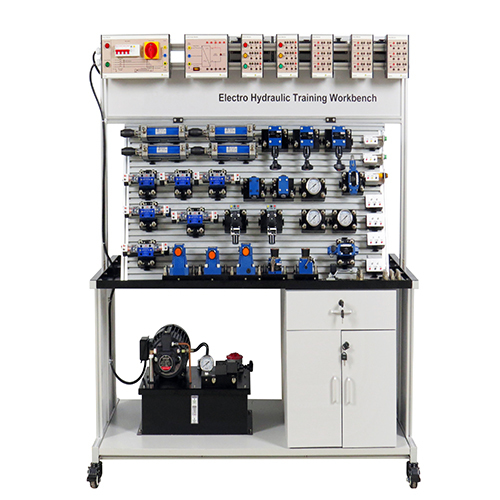

MR104M Stół warsztatowy do szkoleń elektrohydraulicznych Sprzęt do szkoleń zawodowych Model szkoleniowy Trener hydrauliczny
1. Wprowadzenie do produktu
1.1 Opis produktu
Dzięki temu zestawowi uczestnicy mogą opanować budowę elementów hydraulicznych, teorię sterowania obwodami hydraulicznymi, projektowanie obwodów hydraulicznych oraz praktyczne umiejętności trenerów hydrauliki.
Ten zestaw jest elastyczny i uczestnicy mogą projektować własne obwody hydrauliczne.
1.2 Cechy produktu
Kompatybilny ze wszystkimi powszechnie używanymi elementami hydraulicznymi: Każdy element hydrauliczny jest wyposażony w płytę montażową, którą można łatwo i swobodnie umieścić w aluminiowym elemencie hydraulicznym na panelu (konstrukcja ze stopu aluminium z rowkiem w kształcie litery T na panelu). Pierścień olejowy posiada szybkozłącze; jest łatwy w demontażu i montażu, a szczelność jest zapewniona. Dzięki temu zestawowi praktycznego sprzętu szkoleniowego można przeprowadzać hydrauliczne obwody sterowania i odpowiadające im podstawowe eksperymenty aplikacyjne. Można je również integrować ze sobą w celu przeprowadzania eksperymentów z zakresu sterowania elektrohydraulicznego. 2. Specyfikacja techniczna
2.1 Podstawowe parametry techniczne
Zasilanie robocze Trójfazowy pięcioprzewodowy system AC 380 V/50 Hz
Warunki pracy Temperatura otoczenia -10°C ～ +40°C; Wilgotność względna ＜85% （25°C）
2.2 Parametry wyglądu urządzenia
Wymiary 1480 mm × 810 mm × 1700 mm
Masa ≤400 kg
3. Opis produktu
3.1 Główna część produktu
Nr Nazwa Ilość
1 Moduł zasilania 1
2 Moduł zasilania 24 V 1
3 Moduł przycisków (z lampką kontrolną) 2
4 Moduł przekaźników 3
5 Elementy hydrauliczne 2
6 Stacja hydrauliczna 1

3.2 Akcesoria do produktu
Nr Nazwa Ilość
1 4 mm elektryczny kabel połączeniowy bezpieczeństwa 100 cm czerwony 40
2 2 mm elektryczny kabel połączeniowy bezpieczeństwa 100 cm żółty 40
3 2 mm elektryczny kabel połączeniowy bezpieczeństwa 100 cm czarny 40
4 4 mm elektryczny kabel połączeniowy bezpieczeństwa 1 metr żółty 2
5 4 mm elektryczny kabel połączeniowy bezpieczeństwa 1 metr niebieski podwójny 2
6 4 mm elektryczny kabel połączeniowy bezpieczeństwa 0,25 metra żółty podwójny 2
7 4 mm elektryczny kabel połączeniowy bezpieczeństwa 0,25 metra niebieski podwójny 2
8 4 mm elektryczny kabel połączeniowy bezpieczeństwa 0,25 metra dwukolorowy podwójny 2
9 2 zestawy gniazd sześciokątnych
10 Taśma surowa 4
3.3 Wprowadzenie do komponentów
Komponent 1: Siłownik hydrauliczny dwustronnego działania
Parametry: 320 mm * 1000 mm
Przeznaczenie: Siłownik siłownika dwustronnego działania jest głównym urządzeniem wyjściowym układu hydraulicznego, które może przekształcać ciśnienie cieczy w szybki i kontrolowany ruch liniowy lub siłę napędzającą obciążenie.
Komponent 2: Zawór dławiący
Parametr: DV8/2
Przeznaczenie: Zawór dławiący steruje przepływem cieczy przez zawór poprzez zmianę powierzchni przepływu w otworze zaworu. Gdy ciecz przepływa przez otwór dławiący, natężenie przepływu wzrasta, a ciśnienie maleje. Zgodnie z równaniem Bernoulliego, zmiana prędkości cieczy jest związana ze zmianą ciśnienia. Dlatego zawór dławiący może precyzyjnie regulować prędkość ruchu siłowników hydraulicznych (takich jak cylindry hydrauliczne lub silniki hydrauliczne), aby uzyskać precyzyjną kontrolę natężenia przepływu.
Element 3: Zawór jednofazowy
Parametry: S6A1/2
Przeznaczenie: Sterowanie kierunkiem przepływu medium w rurociągu.
Komponent 4: Zawór przelewowy bezpośredniego działania
Parametry: DBDH6P/100
Przeznaczenie: W układzie regulacji dławienia pompy dozującej, pompa dozująca zapewnia stały przepływ. Wraz ze wzrostem ciśnienia w układzie, zapotrzebowanie na przepływ maleje. W tym momencie zawór przelewowy otwiera się, umożliwiając nadmiarowi oleju powrót do zbiornika, utrzymując w ten sposób stałe ciśnienie wlotowe zaworu przelewowego (tj. ciśnienie wylotowe pompy).
Komponent 5: Trójpozycyjny, czterodrożny zawór elektromagnetyczny z podwójnym sterowaniem elektrycznym
Parametry:
Trójpozycyjny, czterodrożny zawór elektromagnetyczny (H) 4WE6H/24V
Trójpozycyjny, czterodrożny zawór elektromagnetyczny (M) 4WE6G/24V
Trójpozycyjny, czterodrożny zawór elektromagnetyczny (O) 4WE6E/24V
Trójpozycyjny, czterodrożny zawór elektromagnetyczny (Y) 4WE6J/24V
Przeznaczenie: Zmieniając położenie rdzenia zaworu, można sterować relacją połączenia między czterema portami olejowymi (P, A, B, T/O), zmieniając w ten sposób kierunek przepływu medium.
Komponent 6: Zawór skokowy
Parametry: 4WMR6D050B
Przeznaczenie: Sterując ruchem rdzenia zaworu, można otwierać i zamykać kanał cieczy.
Komponent 7: Dwupozycyjny, czterodrożny, ręczny zawór kierunkowy
Parametry: 4WMM6D50B
Przeznaczenie: Poprzez ręczną zmianę położenia rdzenia zaworu, można przełączać przepływ cieczy między różnymi kanałami i zmieniać kierunek przepływu.
Komponent 8: Zawór regulacji prędkości
Parametr: 2FRM5/6Q
Przeznaczenie: Regulacja natężenia przepływu oleju hydraulicznego w rurociągu.
Komponent 9: Zawór przelewowy pilotowy
Parametr: DB10/100
Przeznaczenie: Regulacja nadmiaru przepływu w układzie sterowania dławieniem pompy ilościowej w celu utrzymania stałego ciśnienia wylotowego pompy.
Komponent 10: Zawór sekwencyjny (typ pilotowy)
Parametr: DZ10
Przeznaczenie: Sterowanie sekwencyjnym działaniem wielu siłowników w zależności od zmian ciśnienia w obwodzie.
Komponent 11: Zawór zwrotny sterujący hydraulicznie
Parametr: SV6PB2
Przeznaczenie: Umożliwia przepływ jednokierunkowy, gdy w obwodzie oleju sterującego nie ma ciśnienia, oraz
