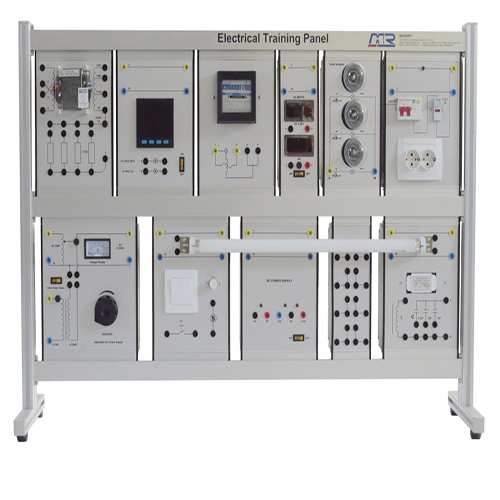

MR428E Panel Szkolenia Elektrycznego Sprzęt Szkolenia Zawodowego Model Tutora Sprzętu Laboratorium Elektrycznego I. Opis produktu 1.1 Opis ogólny Niniejsze urządzenie szkoleniowe zawiera różnego rodzaju elementy sterowania oświetleniem i urządzeniami przemysłowymi. Poprzez odpowiednie eksperymenty można zapoznać się z charakterystyką obwodów oświetleniowych, opanować zasady i metody sterowania oraz rozwijać odpowiednią wiedzę i umiejętności uczniów. Ocena umiejętności zawodowych i kształcenia zawodowego w szkołach zawodowych i technicznych. 1.2 Cechy (1) Platforma szkoleniowa wykorzystuje aluminiową ramę słupową z uniwersalnym kołem u dołu. Przyrząd pomiarowy i zasilacz szkoleniowy są zainstalowane za pomocą wbudowanych, zintegrowanych modułów, które są łatwe w obsłudze, demontażu i odporne na uszkodzenia. (2) Platforma szkoleniowa posiada dobry system zabezpieczeń. II. Parametry techniczne (1) Zasilanie wejściowe: jednofazowe trójprzewodowe 220 V 50 Hz (2) Wymiary: 1200 mm × 300 mm × 800 mm (3) Całkowita moc: <1,5 kVA (4) Waga: <100 kg (5) Warunki pracy: temperatura otoczenia -10°C ～ +40°C, wilgotność względna <85% (25°C) III. Wykaz elementów 3.1 Rama Główny korpus ramy wykonany jest z profilu aluminiowego, a spód wyposażony jest w nóżki ochronne, które ułatwiają przesuwanie, mają solidną konstrukcję i są eleganckie i estetyczne. 3.2 Skrzynka wisząca Urządzenie treningowe jest wyposażone w 11 modułów skrzynki wiszącej, które można podłączyć do 4-milimetrowego kabla elektrycznego w celu przeprowadzenia eksperymentów. Skrzynka zasilająca Skrzynka wisząca do licznika energii elektrycznej Skrzynka obciążeniowa transformatora Skrzynka wisząca do pomiaru prądu stałego Skrzynka wisząca do licznika wielofunkcyjnego jednofazowego Skrzynka obciążeniowa żarówki Skrzynka zasilająca prąd stały Skrzynka wisząca do płytki przyłączeniowej Skrzynka wisząca do zapłonnika świetlówki Skrzynka wisząca do statecznika świetlówki 3.3 Akcesoria Linia zaciskowa 4 mm IV. Lista eksperymentów Eksperyment 1. Eksperymenty związane z lampami fluorescencyjnymi Eksperyment 2. Eksperymenty związane z oświetleniem Eksperyment 3. Eksperyment z jednofazowym licznikiem wielomocowym Eksperyment 4. Eksperymenty związane z transformatorem Eksperyment 5. Eksperymenty związane z licznikiem watogodzin
