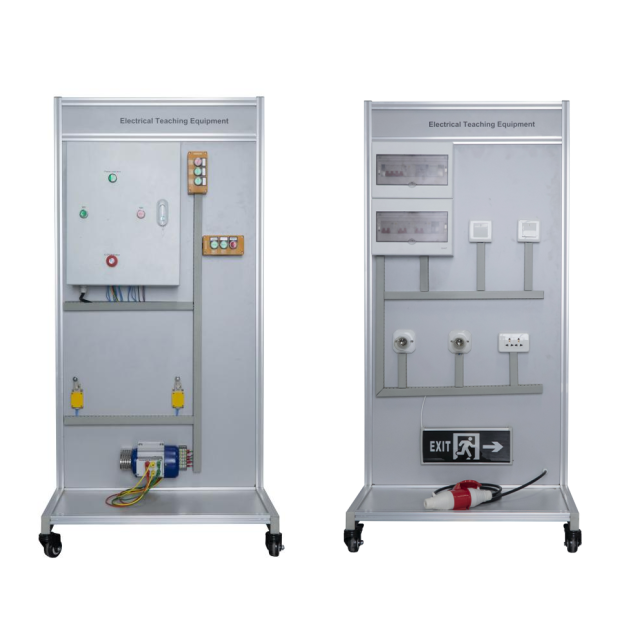

MR301E Sprzęt dydaktyczny elektryczny Sprzęt edukacyjny Materiały dydaktyczne Sprzęt szkoleniowy z zakresu inteligentnych sieci 1. Wprowadzenie do urządzenia 1.1 Ogólny opis To urządzenie jest przeznaczone głównie do szkoleń i eksperymentów z zakresu elektrotechniki. Integruje różnorodne komponenty i moduły elektryczne, takie jak sterowanie silnikami, bezpieczniki, liczniki energii itp., i służy do demonstracji i nauczania różnych zasad i zjawisk elektrycznych. Nadaje się do nauczania przedmiotów z zakresu elektrotechniki oraz praktycznych szkoleń w szkołach zawodowych, centrach szkoleniowych, uniwersytetach i innych instytucjach edukacyjnych. Dzięki symulacji działania rzeczywistych systemów elektrycznych studenci mogą zrozumieć i opanować zasady działania i metody obsługi urządzeń elektrycznych. Na przykład, za pomocą modułu sterowania silnikiem studenci mogą nauczyć się sterowania silnikiem w przód i w tył; za pomocą bezpieczników i liczników energii mogą poznać ochronę obwodów i pomiar energii elektrycznej. 1.2 Cechy Urządzenie ma modułową konstrukcję, a każdy moduł funkcjonalny jest przejrzysty i łatwy do zrozumienia i obsługi przez studentów. Jednocześnie urządzenie ma zwartą konstrukcję i niewielkie wymiary, dzięki czemu nadaje się do użytku w środowisku klasowym. Obsługa urządzenia jest prosta i łatwa do zrozumienia, a studenci mogą intuicyjnie zrozumieć zasady działania i metody obsługi urządzeń elektrycznych poprzez praktyczne ćwiczenia. Jednocześnie urządzenie charakteryzuje się wysokim poziomem bezpieczeństwa i posiada kompletne zabezpieczenia, aby zapewnić bezpieczeństwo studentów podczas pracy. Urządzenie charakteryzuje się stabilną pracą i długą żywotnością. Urządzenie ma szeroki zakres warunków pracy i może normalnie pracować w różnych warunkach środowiskowych. Ponadto urządzenie posiada również funkcje autodiagnostyki i konserwacji, które pozwalają na wykrywanie i rozwiązywanie problemów w odpowiednim czasie, zapewniając normalne działanie urządzenia. 2. Parametry techniczne Zasilanie wejściowe: trójfazowe 220V±10% 50Hz Waga: 104 kg Warunki pracy: Temperatura otoczenia: -10℃～+40℃ Wilgotność względna: <85% (25℃) Wymiary: 900 mm * 900 mm * 1820 mm 3. Lista komponentów i szczegółowy opis 3.1 Część główna Nr Nazwa 1 Moduł sterowania silnikiem 2 Moduł sterowania oświetleniem 3.2 Część zasilająca Nr Nazwa 1 Wyłącznik 4-biegunowy 2 Bezpiecznik 3 Jednofazowy elektroniczny licznik energii 4 Przekaźnik termiczny 5 Stycznik AC 6 Przekaźnik czasowy 7 Wyłącznik 2-biegunowy 3.3 Lista konfiguracji wyposażenia Nr Nazwa Ilość Komponent 1 Moduł przycisków 3-otworowych 2 Komponent 2 Moduł przełączników krańcowych 2 Komponent 3 Trójfazowy silnik asynchroniczny klatkowy 1 Komponent 4 Moduł przełączników panelowych 2 Komponent 5 Moduł żarówek 2 Komponent 6 Moduł gniazd 6-otworowych 1 4. Lista eksperymentów Eksperyment 1 Eksperyment sterowania silnikiem w przód i w tył Eksperyment 2 Eksperyment z modułem sterowania oświetleniem Eksperyment 3 Eksperyment zdalnego sterowania silnikiem Eksperyment 4 Eksperyment rozruchu silnika z redukcją napięcia w układzie gwiazda-trójkąt Eksperyment 5 Eksperyment ciągłej pracy silnika
