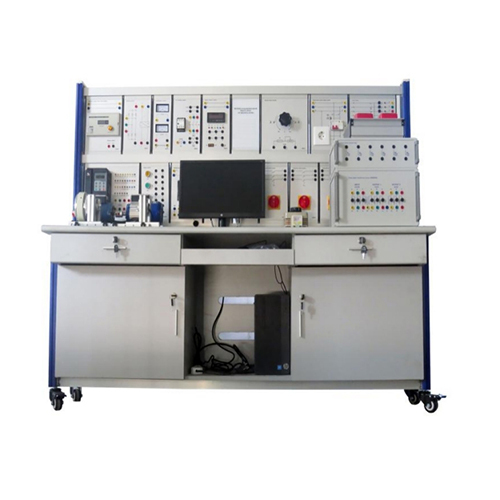

MR007E Komputerowe stanowiska Napęd elektryczny Sprzęt edukacyjny Sprzęt szkoleniowy Sprzęt laboratoryjny elektryczny 1 Przegląd produktu 1.1 Przegląd To urządzenie szkoleniowe zawiera różne typy silników indukcyjnych i przemysłowych elementów sterujących. Poprzez odpowiednie eksperymenty można zapoznać się z charakterystyką pracy silników prądu przemiennego, silników prądu stałego i transformatorów, opanować zasady i metody sterowania oraz rozwijać odpowiednią wiedzę i umiejętności uczniów. Urządzenie nadaje się do nauczania, doskonalenia umiejętności i oceny pokrewnych kierunków w szkołach zawodowych, szkołach zawodowych, średnich szkołach zawodowych i technikach. 1.2 Cechy (1) Platforma szkoleniowa wykorzystuje aluminiową konstrukcję ramy słupowej, całość jest prosta i solidna, a u dołu zamontowano uniwersalne koło, które można elastycznie przesuwać, a wysokość można regulować niezależnie w zależności od warunków gruntowych. Przyrząd pomiarowy i zasilacz są zamontowane we wbudowanej, zintegrowanej skrzynce do zawieszania, która jest wygodna w użyciu i odporna na uszkodzenia. (2) Różne typy silników są w pełni wyposażone i mogą być używane w połączeniu. (3) Połączenie oprogramowania i sprzętu pozwala na uzupełnienie treści szkoleniowych różnych kursów. (4) Platforma szkoleniowa posiada dobry system zabezpieczeń. 2 Parametry wydajności (1) Zasilanie: trójfazowy system pięcioprzewodowy 380 V ± 10% 60 Hz (2) Wymiary: 1600 mm × 800 mm × 1810 mm (3) Całkowita moc: <2 kVA (4) Waga: <250 kg (5) Warunki pracy: temperatura otoczenia -10 ℃ ～ +40 ℃, wilgotność względna ＜ 85% (25 ℃) 3 Skład produktu 3.1 Stół treningowy Stół treningowy wsparty jest na aluminiowych kolumnach profilowych, a u dołu zamontowano uniwersalne kółko, które można elastycznie przesuwać, a wysokość można regulować niezależnie w zależności od warunków gruntowych. Blat stołu wykonany jest z 25-milimetrowego podłoża o wysokiej gęstości, a powierzchnia jest zabezpieczona ognioodporną płytą wysokotemperaturową i wysokociśnieniową. Konstrukcja jest stabilna. Stół wyposażony jest w uchwyt na klawiaturę i szafkę. Całość jest prosta i elegancka. 3.2 Moduł pomocniczy (1) Moduł mocy (2) Jednofazowy moduł mocy (3) Jednofazowa obudowa wisząca konwertera tyrystorowego (4) Moduł falownika (5) Moduł przełącznika trójbiegunowego (6) Moduł reostatu wzbudzenia (7) Obudowa wisząca reostatu twornika (8) Obudowa wisząca reostatu generatora prądu stałego generującego pole magnetyczne (9) Obudowa wisząca modułu woltomierza 1 (10) Obudowa wisząca modułu woltomierza 2 (11) Trójfazowa wielofunkcyjna obudowa wisząca stołu (12) Moduł zacisków (13) Moduł podświetlanych przycisków (14) Moduł przycisków (15) Moduł stycznika prądu przemiennego (16) Moduł multimetru (17) Moduł tachometru (18) Moduł hamulca magnetycznego (19) Moduł obciążenia (20) Trójfazowa obudowa obciążenia (21) Moduł prostownika (22) Oznakowanie Moduł (23) Transformator trójfazowy (24) Jednofazowy regulator napięcia autosprzęgającego (25) Enkoder obrotowy (26) Hamulec magnetyczny proszkowy (27) Silnik bocznikowy prądu stałego (28) Trójfazowy silnik asynchroniczny klatkowy (29) Przewody pomiarowe multimetru, okablowanie i kabel komunikacyjny USB 6 Treści szkoleniowe można ukończyć 6.1 Rozpoznawanie i używanie przycisków - eksperyment 6.2 Zrozumienie i używanie eksperymentu z przełącznikiem trójbiegunowym 6.3 Zrozumienie i używanie eksperymentu z enkoderem obrotowym 6.4 Rozpoznawanie i używanie stycznika prądu przemiennego - eksperyment 6.5 Zrozumienie i używanie eksperymentu z hamulcem magnetycznym proszkowym 6.6 Poznanie silnika prądu stałego o równoległym wzbudzeniu i eksperyment z pomiarami statycznymi 6.7 Poznanie i eksperyment z pomiarami statycznymi trójfazowego silnika asynchronicznego klatkowego 6.8 Eksperyment z rozruchem gwiazdy trójfazowego silnika asynchronicznego klatkowego 6.9 Eksperyment z rozruchem trójkąta Trójfazowy silnik asynchroniczny klatkowy 6.10 Eksperyment z pomiarem prędkości silnika prądu stałego z równoległym wzbudzeniem 6.11 Eksperyment z regulacją prędkości „Regulacja napięcia” silnika prądu stałego z równoległym wzbudzeniem 6.12 Eksperyment z regulacją prędkości „Magnesowanie prądu stałego” silnika prądu stałego z równoległym wzbudzeniem 6.13 Eksperyment z regulacją prędkości „rezystancji strun” silnika szeregowego prądu stałego 6.14 Eksperyment z pomiarem prędkości silnika prądu stałego z równoległym wzbudzeniem 6.15 Eksperyment z silnikiem prądu stałego z równoległym wzbudzeniem i obciążeniem 6.16 Eksperyment z silnikiem prądu stałego z równoległym wzbudzeniem i obciążeniem 6.17 Eksperyment z równoległym wzbudzeniem prądu stałego 6.18 Eksperyment z pracą impulsową trójfazowego silnika asynchronicznego klatkowego 6.19 Eksperyment z samopodtrzymującą się pracą trójfazowego silnika asynchronicznego klatkowego 6.20 Eksperyment z poznaniem prostowania jednofazowego 6.21 Pomiar parametrów elektrycznych prostowania jednofazowego Eksperyment 6.22 Eksperyment z prostowaniem trójfazowym 6.23 Eksperyment z pomiarem parametrów elektrycznych prostowania trójfazowego 6.24 Eksperyment z rozpoznawaniem transformatora trójfazowego i pomiarem statycznym 6.26 Eksperyment z „połączeniem trójkątnym” transformatora trójfazowego 6.25 Eksperyment z „połączeniem w gwiazdę” transformatora trójfazowego 6.27 Test obciążenia transformatora trójfazowego 6.28 Eksperyment z rozpoznawaniem i pomiarem statycznym jednofazowego regulatora napięcia autosprzęgającego 6.29 Test obciążenia jednofazowego regulatora napięcia autosprzęgającego 6.30 Eksperyment z pomiarem parametrów elektrycznych silnika 6.31 Falownik steruje pracą silnika
