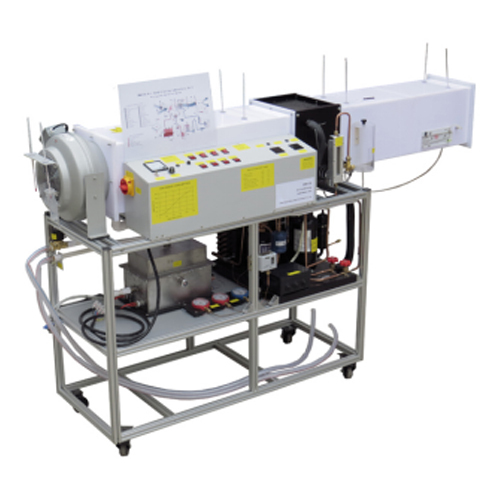

MR009R Komputerowe stanowisko testowe do pomiaru temperatury klimatyzacji, sprzęt do nauki, sprzęt do szkolenia zawodowego, trener chłodnictwa Zbadaj jednostkę do analizy procesów nawilżania, ogrzewania, chłodzenia i osuszania oraz nanieś je na wykresy psychometryczne 0,5-1 TR Hermetycznie uszczelniona sprężarka Skraplacz chłodzony powietrzem, wykonany z rur miedzianych i aluminiowych lamel, z chłodzeniem wentylatorowym Parownik typu kalorymetrycznego. Powietrze przepływa przez wentylator kanałem. Rozprężony czynnik chłodniczy przepływa przez wężownice parownika, zamocowane w kanale. Przepływające powietrze styka się z wężownicami i zostaje schłodzone. Termostatyczny zawór rozprężny Zawór serwisowy z ręcznym odcięciem Nagrzewnica żebrowana do podgrzewania powietrza Przewód powietrza o wymiarach 250 x 250 wykonany z blachy CRC, w której zamontowany jest parownik : Mały, elektryczny kocioł do podgrzewania powietrza za pomocą nagrzewnicy elektrycznej Dmuchawa odśrodkowa o wydajności 1 KM z układem regulacji przepływu powietrza Dmuchawa Zestaw termopar PANEL STEROWANIA: KOMPUTER, GRAFIKA I OPROGRAMOWANIE: Komputer M Pentium IV, procesor dwurdzeniowy. Taktowanie 3 GHz, 512 MB pamięci RAM, dysk twardy 160 GB, napęd DV DRW, napęd optyczny FDD Mysz, klawiatura, 2 porty szeregowe i jeden port równoległy. Część USB z przodu, monitor LCD 17 cali Karty interfejsowe: Karta ADC Karta DAC. 1 szt. Komunikacja przez port RS. 232 Funkcje oprogramowania SCADA Dwustronna komunikacja do sterowania i akwizycji danych Tryb sterowania automatycznego/ręcznego Tryby P, PI, PD i PID Schemat symulacji procesu na żywo, obejmujący SP, OP i PV Wyświetlanie danych online na wykresie rurowym i graficznym Bezproblemowe przesyłanie danych między operacjami w pętli otwartej i zamkniętej Wydajna grafika z trendami i wykresem słupkowym Funkcja alarmu Możliwość drukowania danych Możliwość rejestrowania zdarzeń Przyjazne dla użytkownika oprogramowanie okienkowe Przetworniki Przetwornik mocy M: do pomiaru mocy sprężarki. Przetwornik ciśnienia: 2 szt. do pomiaru wysokiego i niskiego ciśnienia. Przetwornik przepływu: do pomiaru przepływu czynnika chłodniczego. Zestaw czujników RTD: do pomiaru temperatury. Zakres eksperymentów M 1. Do badania wszystkich komponentów stosowanych w systemach klimatyzacji. 2. Do badania cyklu chłodzenia ze sprężaniem par. 3. Badanie procesu ogrzewania, chłodzenia, nawilżania i osuszania. 4. Określenie efektu chłodzenia, nakładu pracy, rzeczywistego współczynnika sprawności (COP), współczynnika sprawności Carnota (COP), teoretycznego współczynnika sprawności (COP), względnego współczynnika sprawności (COP), tony czynnika chłodniczego i wydajności instalacji.
