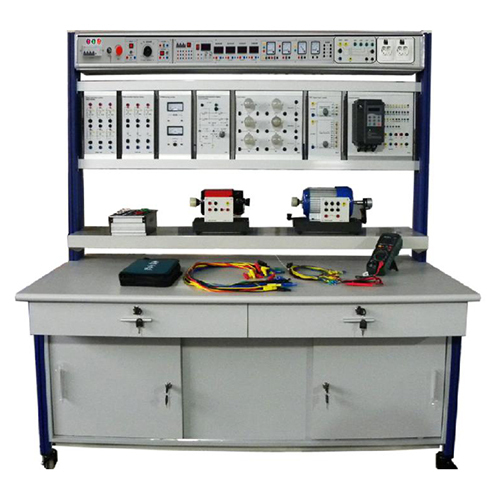

MR304E Stanowisko do badania falowników – sprzęt dydaktyczny dla szkół, wyposażenie do szkoleń, stanowisko do ćwiczeń z transformatorami. I. Produkt 1.1 Przegląd Zestawy szkoleniowe obejmują różnorodne typowe układy aplikacyjne tyrystorów. Dzięki przeprowadzonym eksperymentom studenci mogą zapoznać się z charakterystyką elektryczną tyrystorów, opanować zasadę i tryb sterowania, a także podnieść swoje umiejętności i wiedzę w tym zakresie. Zestawy są odpowiednie do nauczania i oceny umiejętności w szkołach wyższych zawodowych, technikach, szkołach średnich zawodowych i szkołach technicznych. 1.2 Cechy (1) Stanowisko szkoleniowe ma konstrukcję z aluminiowych profili, z wbudowanym zasilaczem, co zapewnia bezpieczeństwo i wygodę użytkowania oraz minimalizuje ryzyko uszkodzenia. (2) Moduły obwodów są kompletne i umożliwiają realizację różnorodnych zadań szkoleniowych. (3) Możliwe jest elastyczne dodawanie lub usuwanie modułów obwodów w zależności od potrzeb użytkownika. (4) Platforma szkoleniowa posiada skuteczny system zabezpieczeń. II Parametry techniczne (1) Zasilanie wejściowe: trójfazowe, pięcioprzewodowe, 380V±10% 50Hz (2) Wymiary: 1600mm×800mm×1800mm (3) Całkowita moc: <2,0 KVA (4) Waga: <100 kg (5) Warunki pracy: Temperatura otoczenia: -10℃～+40℃ Wilgotność względna: <85% (25℃) 3.1 Panel sterowania zasilaniem Panel sterowania zasilaniem wykonany jest z profilu ze stopu aluminium, ma zamkniętą konstrukcję i jest umieszczony na dole, tworząc integralną całość. 3.2 Stanowisko szkoleniowe Stanowisko szkoleniowe ma konstrukcję aluminiową. Na spodzie znajdują się 4 uniwersalne kółka, z czego 2 posiadają hamulce. Stanowisko można łatwo przesuwać lub unieruchamiać. Blat stanowiska ma grubość 25 mm i wykonany jest z płyty o wysokiej gęstości, poddanej obróbce wysokotemperaturowej i wysokociśnieniowej, zapewniającej odporność na ogień. Wyposażone jest w trzy szuflady na prowadnicach oraz dwie szafki z drzwiczkami. Konstrukcja jest solidna i niezawodna, a wygląd estetyczny. 3.3 Skrzynka zasilająca (1) Trójfazowe, pięcioprzewodowe wejście zasilania, zabezpieczone wyłącznikiem różnicowoprądowym, wyposażone w przycisk awaryjnego zatrzymania, umożliwiający odcięcie zasilania w sytuacji awaryjnej. (2) Panel sterowania posiada dwa woltomierze, amperomierz, watomierz i miernik mocy biernej. (3) Wyposażony w wskaźniki, europejskie gniazda zasilające i bezpieczne gniazda wyjściowe. (4) Wewnętrzne wyjście prądu przemiennego 220V, zasilanie prądem stałym 220V, płynnie regulowane zasilanie prądem stałym 0-220V dla uzwojenia twornika, z funkcją zabezpieczenia przed zwarciem. Stanowisko do badania falowników mini 0,5 kW: Stanowisko umożliwiające badanie przetwornic częstotliwości zgodnie z dwoma prawami sterowania: sterowaniem MLI (U/f = const) oraz sterowaniem wektorowym. Stanowisko powinno zawierać co najmniej następujące elementy: . Modulator szerokości impulsu do badania techniki MLI sterowania przetwornicami częstotliwości, który polega na porównywaniu wybieranego napięcia odniesienia (ciągłego, prostokątnego lub sinusoidalnego) z napięciem trójkątnym o częstotliwości wielokrotnej do częstotliwości przetwornicy. Należy uzyskać napięcie odniesienia (kształt i amplitudę), prąd impulsowy o regulowanym współczynniku wypełnienia, regulowany prąd stały lub prąd sinusoidalny. Moduł musi posiadać przełączniki do wyboru kształtu i amplitudy napięcia odniesienia oraz regulacji parametrów obciążenia (R, L), bezpieczne gniazda 4 mm i czytelny schemat ilustrujący schematy połączeń. Moduł mocy oparty na tranzystorach IGBT do maszyn trójfazowych o minimalnej mocy 0,5 kW, z możliwością dowolnej konfiguracji, z elementami sterującymi MLI i sterowaniem wektorowym. Musi zawierać co najmniej: • Prostownik i kondensator filtrujący do uzyskania napięcia stałego; • Zintegrowany i przełączalny chopper hamujący w obwodzie pośrednim; • Diody LED sygnalizujące obecność napięcia, przetężenie, przepięcie lub podnapięcie, temperaturę itp.; • Punkty pomiarowe dla napięć i prądów wyjściowych, obwodu pośredniego i sygnałów sterujących, które muszą być galwanicznie odseparowane od modułu mocy i modułu sterującego, na gniazdach bezpieczeństwa 4 mm; • Moduł sterujący wykorzystujący technikę sterowania wektorowego, do podłączenia do już zamówionego modułu mocy. Musi posiadać następujące minimalne cechy: • Regulator PI do sterowania prędkością, • Galwaniczna separacja od modułu mocy, • Wewnętrzne lub zewnętrzne analogowe sterowanie wartością zadaną prędkości obrotowej, • Wejście i wyjście dla czujnika prędkości (typu inkrementalnego lub enkodera), • Programowalne wyjścia i wejścia analogowe i cyfrowe, • Co najmniej 1 wyjście przekaźnikowe, Stanowisko do badania falowników o mocy minimalnej 0,5 kW: Moduły stanowiska muszą być dostarczone w komplecie z: • Specjalnymi kablami do elektrycznego połączenia modułu sterującego z modułem mocy, • Specjalnymi kablami połączeniowymi i kablami do silnika, • Kablem interfejsowym do komputera PC; • Kablami połączeniowymi do silnika, • Silnikiem asynchronicznym klatkowym do sterowania wektorowego, wyposażonym w enkoder inkrementalny lub enkoder, o mocy odpowiedniej do modułu mocy.
