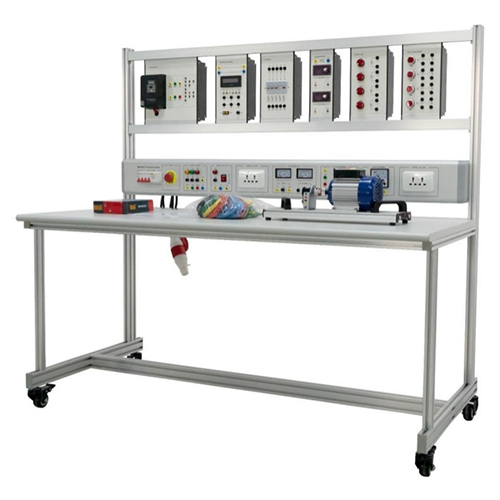

MR415E Wyposażenie dydaktyczne do laboratorium napędów elektrycznych prądu przemiennego, sprzęt demonstracyjny, laboratorium instalacji elektrycznych. 1. Wprowadzenie do urządzenia 1.1 Przegląd To urządzenie szkoleniowe to kompleksowy zestaw eksperymentalnego sprzętu do sterowania przemysłowego, składający się głównie z przetwornic częstotliwości, silników i innych różnych komponentów sterowania przemysłowego. Urządzenie to zostało zaprojektowane tak, aby umożliwić studentom dogłębne zrozumienie i zapoznanie się z charakterystyką pracy silników indukcyjnych oraz wykorzystaniem różnych komponentów sterowania przemysłowego poprzez praktyczne ćwiczenia i eksperymenty. Podczas tego praktycznego szkolenia studenci będą mieli okazję samodzielnie obsługiwać te urządzenia, obserwować i analizować ich działanie w rzeczywistych warunkach oraz opanować zasady i metody sterowania. Tego rodzaju praktyczne doświadczenie jest bardzo pomocne w zrozumieniu wiedzy teoretycznej i doskonaleniu umiejętności praktycznych. Ponadto, to praktyczne urządzenie szkoleniowe nadaje się nie tylko do nauczania w wyższych szkołach zawodowych i technicznych, ale także do szkolenia i oceny umiejętności w szkołach średnich zawodowych i technicznych. W ten sposób studenci mogą stale doskonalić swoje umiejętności zawodowe w trakcie nauki i przygotować się do przyszłej kariery. Podsumowując, to praktyczne urządzenie szkoleniowe jest idealnym narzędziem dydaktycznym, które może pomóc studentom lepiej zrozumieć i opanować technologię sterowania przemysłowego, poprawić ich umiejętności praktyczne i położyć solidne podstawy pod przyszłą karierę. 1.2 Cechy Ta platforma szkoleniowa to zaawansowane urządzenie specjalnie zaprojektowane do szkolenia umiejętności. Wykorzystuje lekką i wytrzymałą konstrukcję ramy z profili aluminiowych, co zapewnia nie tylko ogólną stabilność, ale także nadaje platformie prosty i elegancki wygląd. Aby zwiększyć elastyczność i wygodę użytkowania platformy, na spodzie zamontowano kółka uniwersalne, co pozwala na łatwe przemieszczanie platformy w różnych środowiskach, niezależnie od tego, czy jest to gładka podłoga biurowa, czy nierówna podłoga warsztatu przemysłowego. Ponadto wysokość każdego kółka można regulować niezależnie, co oznacza, że użytkownicy mogą dostosować stabilność platformy do rzeczywistych warunków podłoża, aby zapewnić płynny przebieg szkolenia. Do instalacji przyrządów pomiarowych i zasilaczy szkoleniowych platforma wykorzystuje wbudowaną, zintegrowaną konstrukcję skrzynki wiszącej. Takie rozwiązanie nie tylko znacznie ułatwia korzystanie z urządzenia, ale także znacznie zmniejsza ryzyko uszkodzenia przyrządów podczas transportu i użytkowania, przedłużając żywotność sprzętu. Aby zapewnić różnorodność i praktyczność szkoleń, platforma jest wyposażona w wydajne silniki i jest w pełni skonfigurowana, aby sprostać potrzebom różnych tematów szkoleniowych. Łącząc zaawansowaną technologię sprzętową i oprogramowanie, platforma ta może dostarczać treści szkoleniowe z różnych dziedzin, od podstawowych operacji po zaawansowane umiejętności – wszystkie te zagadnienia można skutecznie szkolić za pomocą tej platformy. Bezpieczeństwo jest ważnym aspektem każdej platformy szkoleniowej, a ta platforma nie stanowi wyjątku. Posiada rozbudowany system zabezpieczeń, w tym wiele środków bezpieczeństwa, takich jak przycisk awaryjnego zatrzymania, ochrona przed przeciążeniem, ochrona przed zwarciem itp., co zapewnia bezpieczeństwo podczas procesu szkolenia, pozwalając uczniom skupić się na nauce i ćwiczeniach w bezpiecznym środowisku, bez obaw o wypadki. Podsumowując, ta platforma szkoleniowa to wielofunkcyjne urządzenie szkoleniowe, które łączy w sobie estetykę, praktyczność i bezpieczeństwo, i doskonale nadaje się do szkolenia i nauczania różnych umiejętności zawodowych. 2. Parametry techniczne Zasilanie wejściowe: trójfazowe 220V 60HZ Waga: 135 kg Warunki pracy: Temperatura otoczenia -10℃～+40℃ Wilgotność względna <85% (25℃) Wymiary: 1680mm*880mm*1700mm 3. Lista komponentów i szczegółowe wprowadzenie 3.1 Część główna Nr Nazwa 1 Moduł skrzynki wiszącej 2 Moduł skrzynki zasilającej 3 Moduł silnika 3.2 Część skrzynki zasilającej Nr Nazwa 1 Moduł wyłącznika automatycznego 4P 2 Moduł wyjściowy prądu przemiennego 220 V trójfazowego 3 Moduł wyjściowy prądu przemiennego 110 V jednofazowego 4 Moduł wyjściowy prądu przemiennego 110 V z gniazdem sześciootworowym 5 Moduł pomiaru napięcia i prądu przemiennego 6 Moduł licznika mocy czynnej trójfazowej 7 Moduł licznika współczynnika mocy 3.3 Lista konfiguracji sprzętu Nr Nazwa Ilość Komponent 1 Wisząca skrzynka bezpieczników 1 Komponent 2 Wisząca skrzynka lampki kontrolnej 1 Komponent 3 Wisząca skrzynka przycisków 1 Komponent 4 Inwerter wiszący 110 V 1 Komponent 5 Analogowy wiszący 1 Komponent 6 Wiszący tachometr 1 Komponent 7 Moduł silnika 1 3.4 Akcesoria Nr Nazwa Ilość 1 Multimetr cyfrowy 1 2 Przewód połączeniowy bezpieczeństwa 4 mm 1 metr dwustronny dwukolorowy 2 3 Przewód połączeniowy bezpieczeństwa 2 mm 100 CM 5 4 Przewód połączeniowy bezpieczeństwa 4 mm 1 metr dwustronny niebieski 5 5 Przewód połączeniowy bezpieczeństwa 4 mm 1 metr dwustronny czerwony 5 6 Przewód połączeniowy bezpieczeństwa 4 mm 1 metr dwustronny żółty 5 7 Przewód połączeniowy bezpieczeństwa 4 mm 1 miernik dwustronny zielony 5 8 4 mm kabel połączeniowy bezpieczeństwa 1 metr dwustronny czarny 5 3.5 Wprowadzenie do funkcji komponentów 4. Lista eksperymentów Eksperyment 1 Rozruch i zatrzymanie silnika
