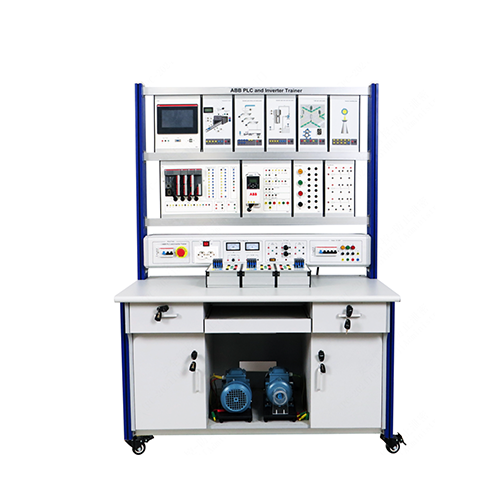

MR514E ABB PLC i Inverter Trainer Sprzęt do szkolenia zawodowego Zestaw do ćwiczeń w klasie Stół warsztatowy elektryczny 1. Wprowadzenie do produktu 1.1 Opis produktu Platforma szkoleniowa zawiera sterownik PLC ABB, moduł symulacji szkoleniowej oraz inne obiekty sterujące. Poprzez odpowiednie eksperymenty studenci mogą zapoznać się z podstawowymi zastosowaniami sterowników PLC ABB, metodami programowania, oprogramowaniem programistycznym itp., a także rozwijać odpowiednią wiedzę i umiejętności. Platforma nadaje się do nauczania i oceny umiejętności na odpowiednich kierunkach w wyższych szkołach zawodowych, szkołach średnich technicznych i szkołach technicznych. 1.2 Cechy produktu (1) Platforma szkoleniowa wykorzystuje aluminiową konstrukcję ramową z kolumnami. Przyrząd pomiarowy i zasilacz szkoleniowy są zintegrowane. Układ szkoleniowy i urządzenie są umieszczone w wiszącej obudowie. Zestaw jest elastyczny, łatwy w obsłudze i odporny na uszkodzenia. (2) Układ doświadczalny i urządzenie są w pełni wyposażone i mogą być używane łącznie, aby uzupełnić treści szkoleniowe różnych kursów. (3) Platforma szkoleniowa posiada dobry system bezpieczeństwa. 2. Specyfikacja techniczna 2.1 Parametry techniczne Parametry zasilania: trójfazowe, pięciosystemowe AC380 V ± 10%, 50 Hz Wymagania dotyczące środowiska pracy: temperatura otoczenia -10°C ～ +40°C, wilgotność względna <85% (25°C) 2.2 Wymiary i waga Wymiary: 1220 mm × 710 mm × 1820 mm Waga: 158 kg 3. Nazwy komponentów produktu i wprowadzenie do funkcji 3.1 Główna część produktu Nr Nazwa 1 Moduł ekranu dotykowego 2 Moduł regulacji temperatury 3 Moduł automatycznego podawania i załadunku 4 Moduł kontroli poziomu wody w wieży ciśnień 5 Moduł sygnalizacji świetlnej 6 Moduł oświetlenia Sky Tower 7 Moduł PLC ABB 8 Moduł falownika ABB 9 Moduł przycisków 10 Moduł przekaźnika 11 Moduł stycznika prądu przemiennego 12 Skrzynka zasilająca 13 Silnik 14 Szafka 15 Koło uniwersalne 3.2 Część elektryczna produktu Nr Nazwa 1 Wyłącznik automatyczny zasilania AC 220 V 2 Przycisk zatrzymania awaryjnego 3 Wyłącznik zasilania wyjściowego 4 Gniazdo 5 Amperomierz DC 6 Woltomierz DC 7 Zasilacz DC 8 Zasilacz AC 380 V 3.3 Akcesoria produktu Nr Nazwa 1 Kabel elektryczny bezpieczeństwa 2 mm 100 cm żółty 2 Kabel elektryczny bezpieczeństwa 2 mm 100 cm zielony 3 Kabel elektryczny bezpieczeństwa 2 mm 100 cm czerwony 4 Kabel elektryczny bezpieczeństwa 2 mm 100 cm niebieski 5 Kabel elektryczny bezpieczeństwa 2 mm 100 cm czarny 6 Kabel elektryczny bezpieczeństwa 4 mm 1 m dwustronny żółty 7 Kabel elektryczny bezpieczeństwa 4 mm 1 m dwustronny zielony 8 4 mm kabel elektryczny bezpieczeństwa 1 m dwustronny czerwony 9 4 mm kabel elektryczny bezpieczeństwa 1 m dwustronny niebieski 10 4 mm kabel elektryczny bezpieczeństwa 1 m dwustronny dwukolorowy 11 4 mm kabel elektryczny bezpieczeństwa 1 m dwustronny czarny 12 1,5 m kabel sieciowy 13 5 A bezpiecznik 5*20 14 30 mA bezpiecznik 5*20 15 16 17 19 20 25 25 30 35 40 45 45 50 ... moduł 1 6 moduł oświetlenia Sky Tower 1 7 moduł PLC ABB 1 8 moduł inwertera ABB 1 9 moduł przycisku 1 10 moduł przekaźnika 1 11 moduł stycznika prądu przemiennego 3 12 silnik 2 13 2 mm kabel elektryczny bezpieczeństwa 100 cm żółty 10 14 2 mm kabel elektryczny bezpieczeństwa 100 cm zielony 10 15 2 mm kabel elektryczny bezpieczeństwa 100 cm czerwony 5 16 2 mm kabel elektryczny bezpieczeństwa 100 cm niebieski 2 17 2 mm kabel elektryczny bezpieczeństwa 100 cm czarny 5 18 4 mm kabel elektryczny bezpieczeństwa 1 metr dwustronny żółty 3 19 4 mm przewód bezpieczeństwa 1 metr dwustronny zielony 3 20 4 mm przewód bezpieczeństwa 1 metr dwustronny czerwony 6 21 4 mm przewód bezpieczeństwa 1 metr dwustronny niebieski 2 22 4 mm przewód bezpieczeństwa 1 metr dwustronny dwukolorowy 2 23 4 mm przewód bezpieczeństwa 1 metr dwustronny czarny 1 24 Kabel sieciowy 1,5 metra 1 25 Bezpiecznik 5 A 5*20 5 26 Bezpiecznik 30 mA 5*20 5 27 Dysk U 1 28 Kabel komunikacyjny 1 5. Lista eksperymentów edukacyjnych dotyczących produktu (szczegóły w przewodniku eksperymentalnym) (1) Obwód start-stop Eksperyment (2) Eksperyment „Światło wieży” (3) Eksperyment z automatycznym podawaniem i ładowaniem (4) Eksperyment z sygnalizacją świetlną (5) Eksperyment z kontrolą poziomu wody w wieży ciśnień (6) Eksperyment z kontrolą temperatury (7) Eksperyment ze sterowaniem falownikiem
